數字監控拓撲圖

數字監控拓撲圖【下載原圖】

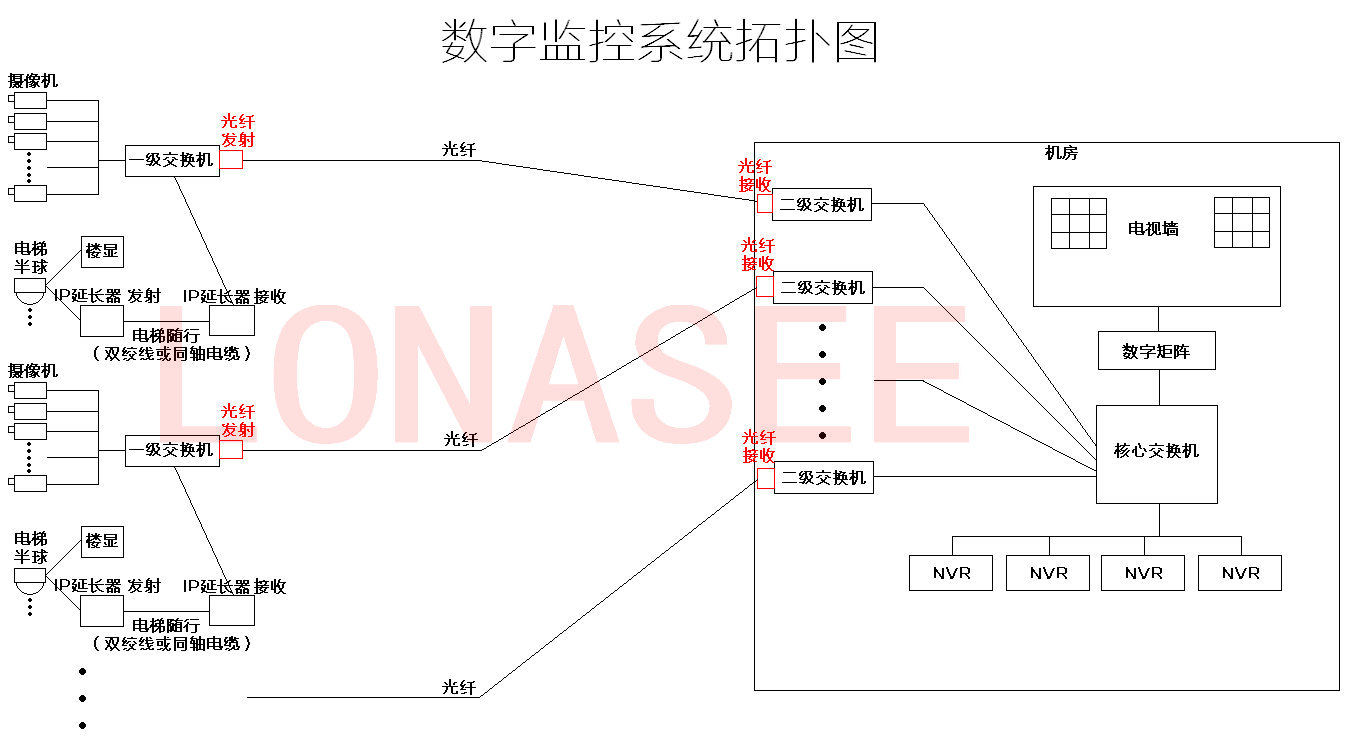

　　此拓撲圖適用于大型住宅小區，監控與梯控結合，住宅樓與管理中心用光纖連接，攝像頭與光纖之間接一級交換機，同時，電梯半球，樓顯通過IP延長器與一級交換機連接，在管理中心，光纖連接管理的二級交換機，到核心交換機，然后后端存儲用NVR，顯示采用數字矩陣解碼上墻。
　　此方案性價比高，系統穩定，后端存儲與前端攝像頭間通過光纖，傳輸流暢，距離遠，電梯采用IP延長器，解決了電梯運行時信號傳輸不穩定的問題。
