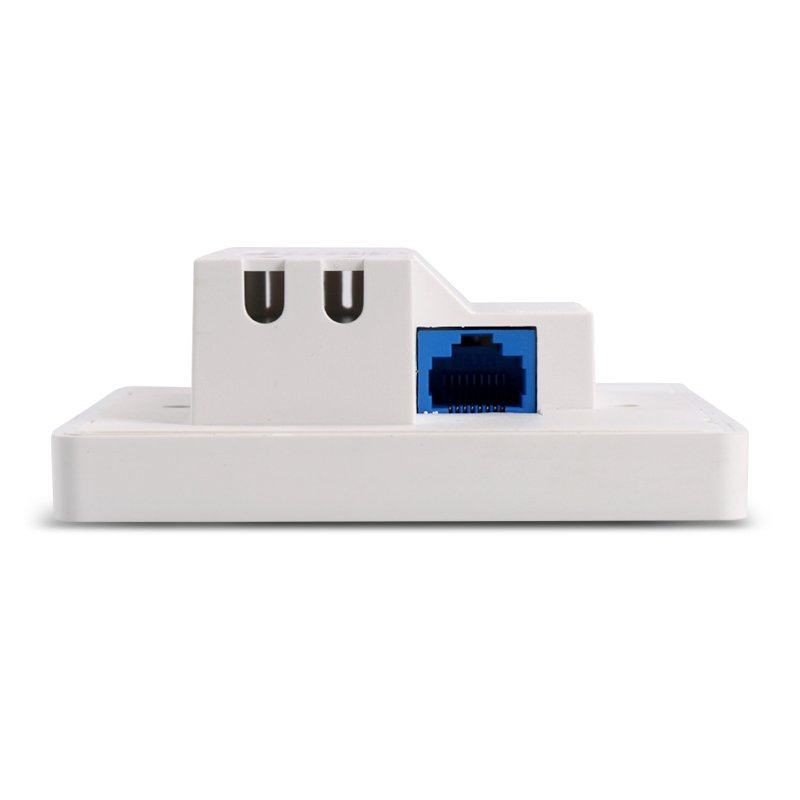

雙頻AP面板

時間：2020-06-30 14:03:03      分類：配件     瀏覽：次



供電	POE供電	支持802.3at\af標準協議
功耗		雙頻典型值≤8.3W；
CPU	CPU型號	QCA9563
	主頻	支持775MHz
基帶	型號	QCA9886
射頻器件	PA	sky85303,SKY85734
存儲器	DDR2 SDRAM	128M
	Flash	16MB(SPI FLASH)
接口	Console	4pin插針
	網口	2*10/100/1000BASE-T
	WLAN	綠色
	LAN	綠色
	WAN	綠色
	天線	2*2 內置雙頻全向天線 3dbi
	復位鍵	按鍵
環境要求	工作溫度	-10 ~ 45℃
	存儲溫度	-40 ~ 85℃
	工作濕度	0% ~ 100% 無凝結
	氣壓要求	海拔3000m
射頻特性	工作頻率	2.400~2.472GHz；5180~5825GHz
	發送功率	2.4GHz射頻指標  發射功率 ：802.11b: 18dBm±2dBm，802.54M: 15dBm±2dBm，802.11n: 15dBm±2dBm 5GHz射頻指標 發射功率 ：低速率: 17dBm±2dBm，802.11a: 15dBm±2dBm，802.11n: 14dBm±2dBm，802.11ac: 13dBm±2dBm
	EVM	發射速率      EVM 11Mbps（11b） ≤0.35 54Mbps        ≤-25 （dBm） MCS7          ≤-28（dBm） MCS15         ≤-28（dBm） VHT40_MCS9\VHT80_MCS9    ≤-32（dBm）
	靈敏度	接收靈敏度 ： 802.11b: -86dBm@8% PER， 802.11a/g: -69dBm@10% PER， 802.11n（ht20）: -67dBm@10% PER，                          802.11n（ht40）: -64dBm@10% PER， 802.11a: 6M -86dBm@8% PER，                                  802.11an（ht20）: MSC0  -82dBm@10% PER ，                           802.11n（ht20）: MSC7  -65dBm@10% PER，              802.11an（ht40）: MSC0  -82dBm@10% PER ，                           802.11an（ht40）: MSC7  -62dBm@10% PER，                    802.11ac: MSC9  -51dBm@10% PER，
	2.4G吞吐量(40M帶寬)	TX≧135M,RX≧135M,TX+RX≧135M
	5.8GG吞吐量(80M帶寬)	TX≧280M,RX≧280M,TX+RX≧280M
網絡側接口	接口類型	RJ45
	傳輸速率	全雙工10/100/1000
	傳輸距離	最大100m
	線纜類型	5類雙絞線
	接入數	最大接入：128個，并發80+個（根據客戶軟件）
